Lámina de cobre RA estándar
La lámina de cobre RA estándar de CIVEN Metal se produce mediante laminado en frío y recocido controlado para lograr una estructura de material uniforme, un espesor consistente y la flexibilidad mecánica requerida por las exigentes aplicaciones electrónicas e industriales.
La gama estándar está disponible en grados de cobre libre de ETP y de oxígeno-, con espesores de 9 μm a 70 μm y anchos de 10 mm a 620 mm. Se pueden seleccionar diferentes estados de ánimo y opciones de superficie según los requisitos de conformado, doblado, unión y procesamiento del componente terminado.
Descripción general del producto
La lámina de cobre RA estándar es un material de cobre laminado para aplicaciones donde es necesario considerar en conjunto la flexibilidad, la conductividad, el control dimensional y el rendimiento mecánico.
En comparación con la lámina de cobre electrodepositada, el proceso de producción laminado y recocido le da a la lámina de cobre RA una estructura de grano y un comportamiento mecánico diferentes, lo que la hace particularmente relevante para aplicaciones que implican doblado o conformado repetidos.
-

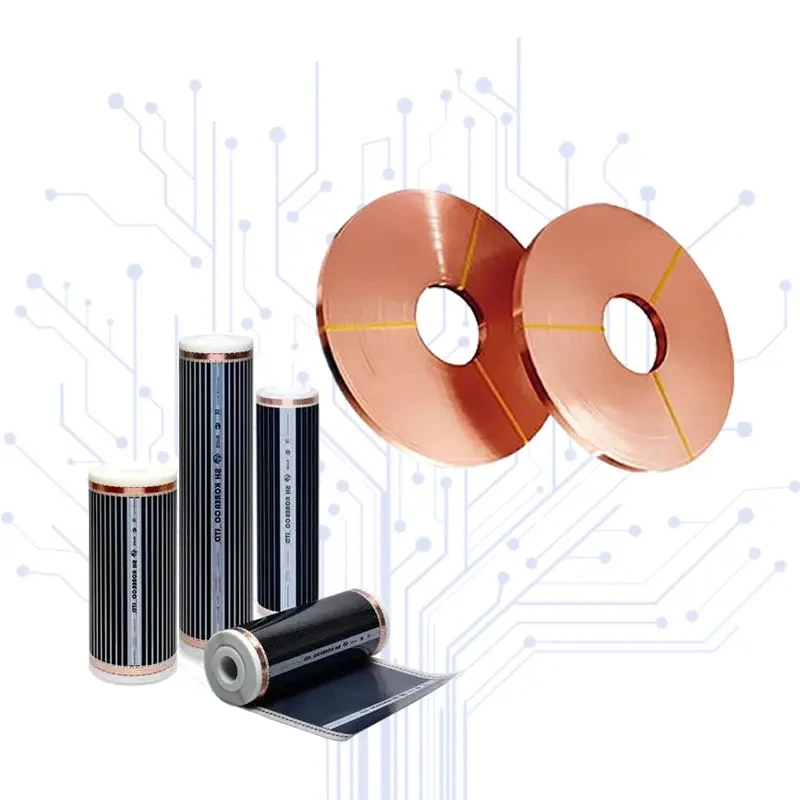

![Lámina de cobre RA estándar de 70 μm]()
Lámina de cobre RA estándar de 70 μmLa lámina de cobre RA estándar CIVEN Metal de 70 μm es una lámina de cobre recocido laminada producida mediante laminado en frío repetido y recocido intermedio. Con un espesor nominal de 70 μm,... -

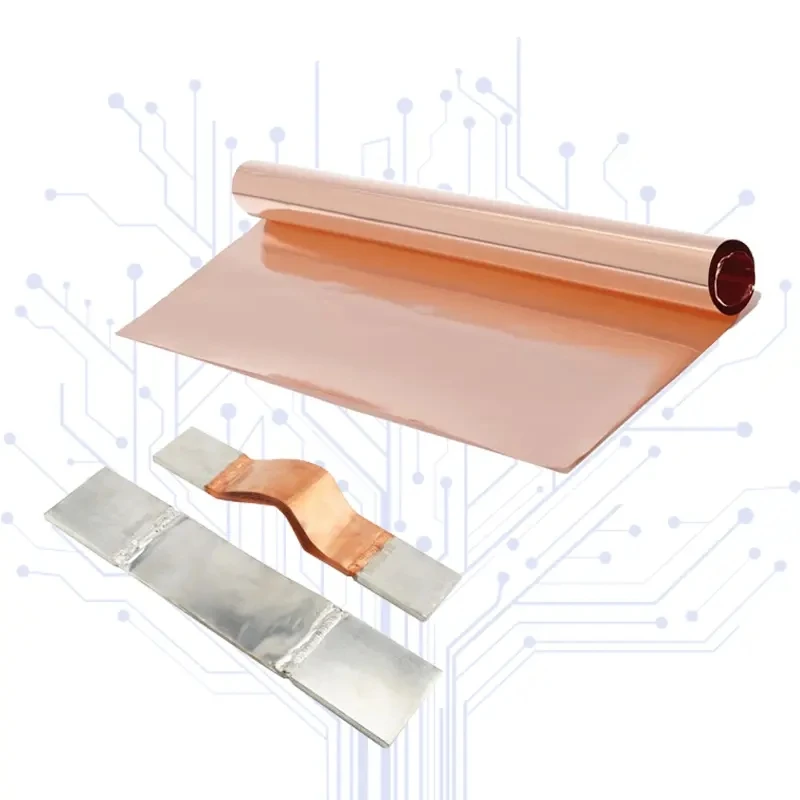

![Lámina de cobre RA estándar de 50 μm]()
Lámina de cobre RA estándar de 50 μmLa lámina de cobre RA estándar de 50 μm de CIVEN Metal es una lámina de cobre recocido laminada producida mediante laminado en frío de múltiples pasos y recocido controlado. Con un espesor nominal... -

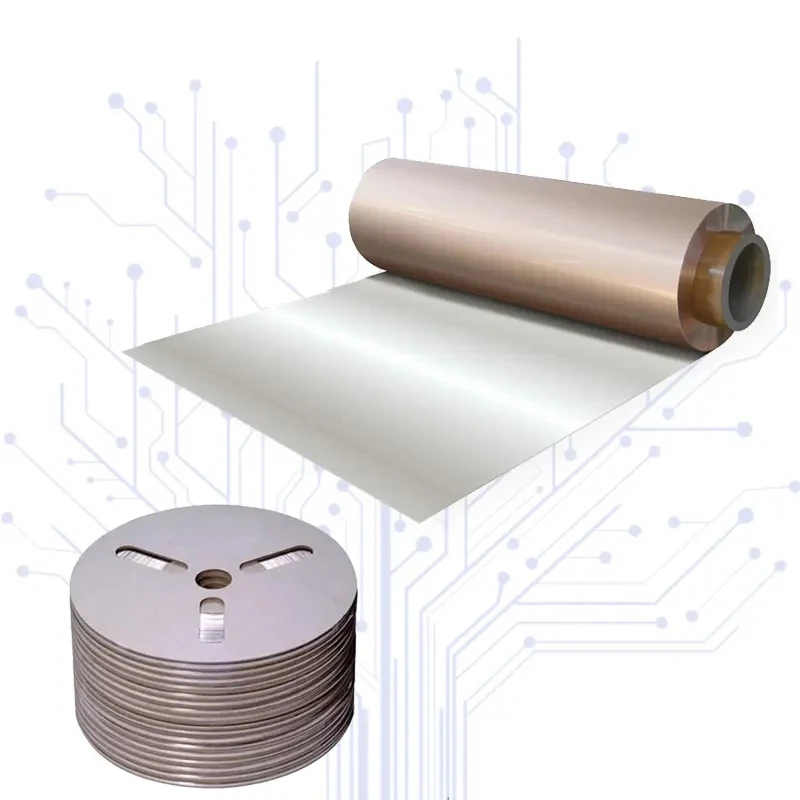

![Lámina de cobre RA estándar de 35 μm]()
Lámina de cobre RA estándar de 35 μmLa lámina de cobre RA estándar de 35 μm de CIVEN Metal es una lámina de cobre recocido-laminada diseñada para aplicaciones electrónicas que requieren espesor constante, alta ductilidad y... -

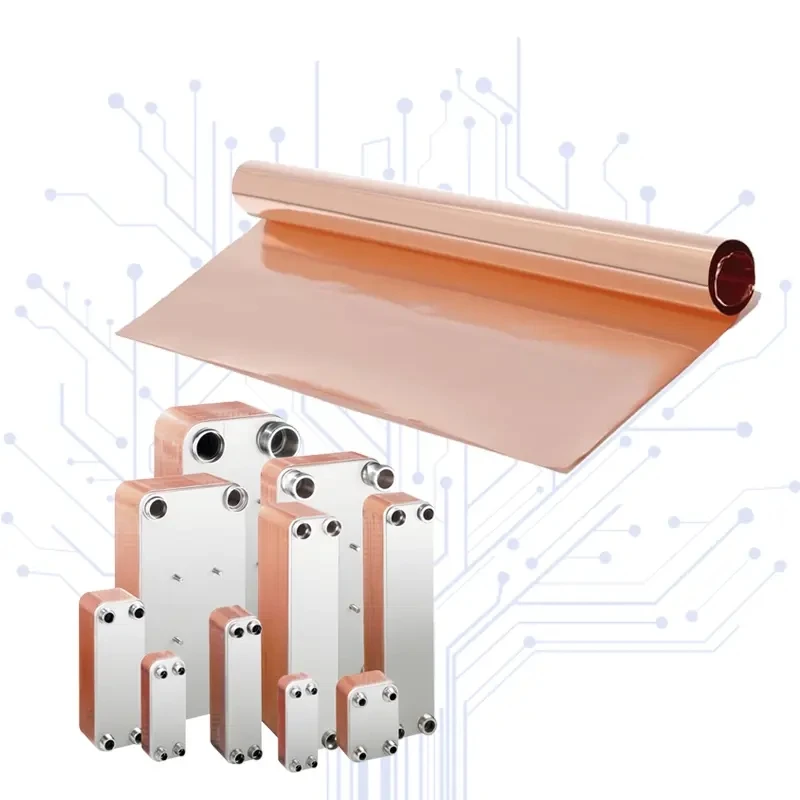

![Lámina de cobre RA estándar de 18 μm]()
Lámina de cobre RA estándar de 18 μmLa lámina de cobre RA estándar de 18 μm de CIVEN Metal es una lámina de cobre recocido-laminada diseñada para aplicaciones electrónicas que requieren un material delgado, flexible y eléctricamente... -

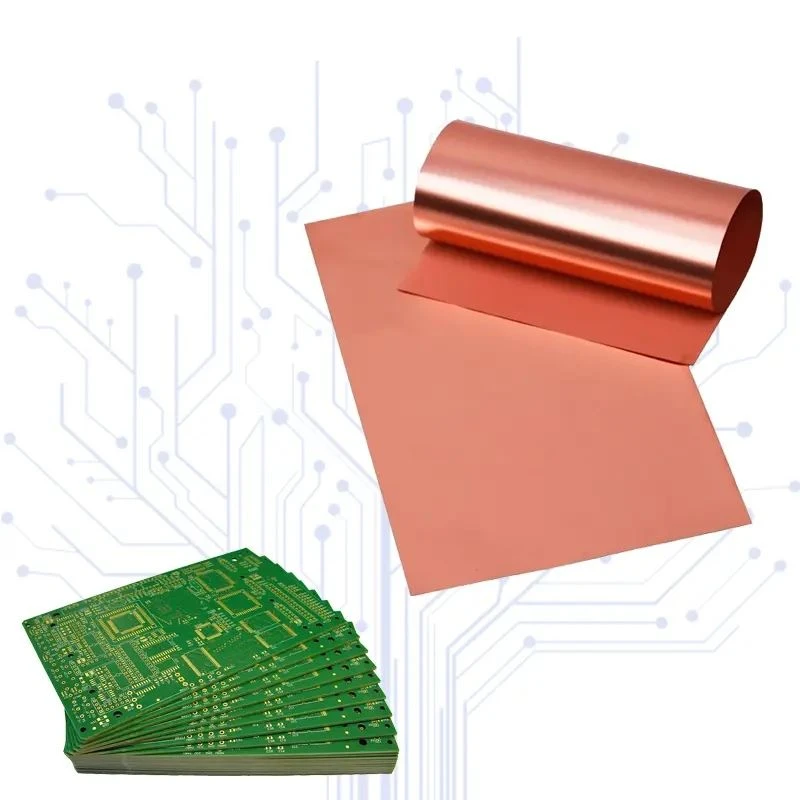

![Lámina de cobre RA estándar de 12 μm]()
Lámina de cobre RA estándar de 12 μmLa lámina de cobre RA estándar de 12 μm de CIVEN Metal es una lámina de cobre recocido-laminada delgada diseñada para aplicaciones electrónicas que requieren flexibilidad, conductividad eléctrica... -

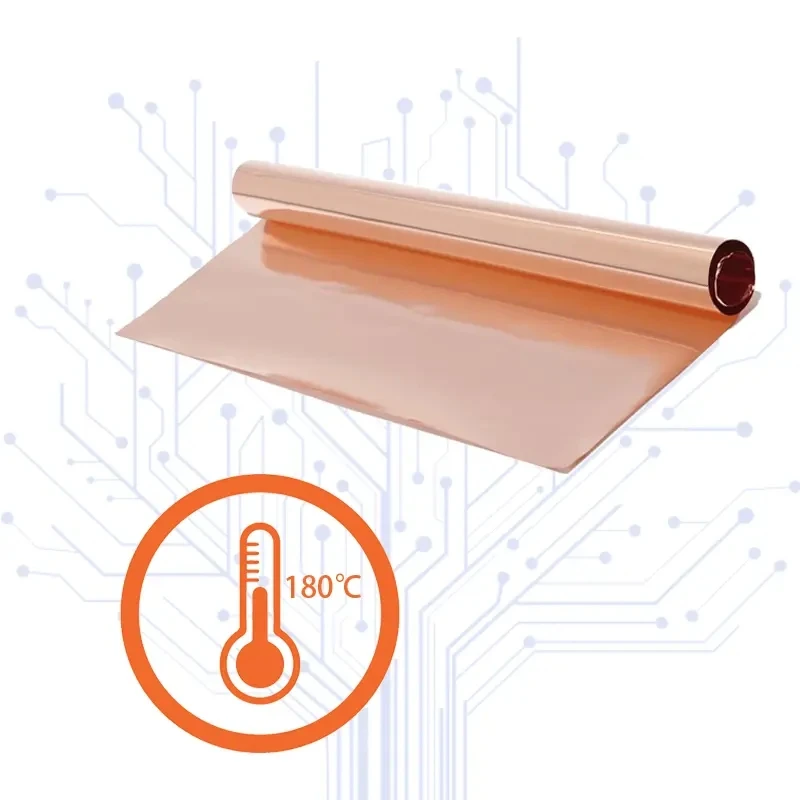

![Lámina de cobre RA estándar de 9 μm]()
Lámina de cobre RA estándar de 9 μmLa lámina de cobre recocida (RA) laminada-estándar CIVEN METAL de 9 μm es una lámina de cobre delgada diseñada para aplicaciones que requieren espesor controlado, conductividad eléctrica, calidad...
Materiales básicos:
Cobre ETP: C11000/Cu-ETP
Pureza del cobre: Mayor o igual al 99,90%
Oxígeno-Cobre libre: C10200/C10100
Pureza del cobre: mayor o igual al 99,99%
El material disponible debe seleccionarse de acuerdo con los requisitos eléctricos, mecánicos, de conformado y de procesamiento de la aplicación.
Características de rendimiento
Flexión y flexibilidad
La estructura laminada y recocida proporciona la flexibilidad necesaria para aplicaciones que implican flexión repetida y movimiento dinámico.
Conductividad eléctrica
Los grados ETP y OFE proporcionan alta conductividad eléctrica para aplicaciones eléctricas y electrónicas.
Formabilidad
Se pueden seleccionar diferentes estados de ánimo según el equilibrio requerido entre alargamiento, resistencia a la tracción y rendimiento de conformado.
Control de superficie
La rugosidad de la superficie y las opciones de tratamiento se pueden especificar según los requisitos posteriores de unión, grabado, conformado u otros requisitos de procesamiento.
Especificaciones técnicas
| arametro | Grado ETP estándar | Grado libre de oxígeno-(OFE) | Estándar de prueba |
|---|
| Contenido de cobre | Mayor o igual a 99,90% | Mayor o igual a 99,99% | ASTM B152 / JIS H3100 |
| Conductividad eléctrica | Mayor o igual al 100% IACS | Mayor o igual al 101% IACS | ASTM B193 |
| Densidad | 8,94 g/cm³ | 8,94 g/cm³ | Método de Arquímedes |
| Rugosidad de la superficie (Rz) | 0.6–1.5 μm | 0.4–1.2 μm | ISO 4287/JIS B0601 |
| Alargamiento en rotura | 15-35% por temperamento | 18-40% por temperamento | IPC-TM-650 2.4.18 |
| Resistencia a la tracción | 200–450 MPa por temperamento | 180–420 MPa por temperamento | IPC-TM-650 2.4.18 |
Grosor y ancho disponibles
Rango de espesor
9–70 μm
01
Espesores estándar
9 μm, 12 μm, 18 μm, 35 μm, 70 μm
02
Rango de ancho
10–620 mm, ranurado según especificación
03
Tolerancia de espesor
±1,0 μm para espesores inferiores a 18 μm; ±5% para espesores mayores o iguales a 18 μm
04
Diámetros internos del núcleo
76 mm (3 pulgadas) y 152 mm (6 pulgadas)
05
Opciones de templado y superficie
Recocido suave (O)
El templado recocido suave proporciona un mayor alargamiento y una menor resistencia a la tracción para aplicaciones que requieren mayor conformabilidad.
Medio-Duro (H02)
H02 proporciona un equilibrio entre resistencia a la tracción y conformabilidad para aplicaciones generales donde ambas propiedades son importantes.
Completo-Duro (H04)
H04 proporciona una mayor resistencia a la tracción para aplicaciones que requieren mayor rigidez dimensional.
Superficie lisa
La opción simple proporciona una superficie laminada con pasivación antioxidante.
Rugosidad-Superficie mejorada
Se puede utilizar un tratamiento de superficie nodular cuando se requiere una mayor rugosidad de la superficie y resistencia al pelado para unir películas de PI o PET.
Proceso de producción
Laminado en frío
El laminado en frío de varias pasadas reduce la lámina de cobre al espesor requerido en condiciones de laminado controladas.
Recocido continuo
El recocido en atmósfera controlada- ajusta la estructura del material y las propiedades mecánicas después del laminado.
Limpieza y pasivación de superficies
La lámina se limpia para eliminar los residuos del procesamiento y se trata para mejorar la protección de la superficie.
Corte de precisión
La lámina terminada se puede cortar al ancho requerido para el procesamiento posterior.
Inspección y pruebas
El proceso de inspección de CIVEN Metal cubre características clave del material que incluyen:
• Grosor y ancho
• Resistencia a la tracción y alargamiento
• Condición de la superficie
• Conductividad eléctrica
• Defectos superficiales
• Rollo y consistencia dimensional
Los informes de pruebas de materiales se pueden suministrar con el envío de acuerdo con los requisitos del pedido aplicables.
Certificaciones de calidad
- Sistema de Gestión de Calidad ISO 9001:2015
- IATF 16949:2016 Sistema de gestión de calidad automotriz
- Informes de cumplimiento de RoHS y REACH suministrados por lote.
Aplicaciones
Circuitos impresos flexibles (FPC)
La lámina de cobre RA se puede utilizar en aplicaciones de circuitos flexibles donde la flexión repetida y la flexibilidad mecánica son importantes.
01
Baterías-de iones de litio
La lámina se puede considerar para aplicaciones de conexión eléctrica flexible y de recolección de corriente-relacionada con la batería- donde la especificación del material requerido coincida con el diseño.
02
Blindaje EMI
La lámina de cobre se puede utilizar como capa conductora para blindaje de interferencias electromagnéticas en equipos electrónicos.
03
Estampado de precisión
Los diferentes estados de ánimo permiten seleccionar el material de acuerdo con los requisitos mecánicos y de formación de los componentes electrónicos de precisión.
04
Requisitos de materiales y corte personalizado
CIVEN Metal puede proporcionar anchos de hendidura y configuraciones de materiales según los requisitos del cliente.
Al solicitar una cotización, proporcione:
• Grado de cobre requerido
• Espesor
• Ancho
• Temperamento
• Requisito de superficie
• Solicitud
• Método de procesamiento posterior
• Cantidad requerida
Para la producción de prueba, también se pueden discutir los requisitos de muestras o lotes pequeños-con el equipo de ventas.
Embalaje y Trazabilidad
La lámina se empaqueta para proteger el rollo, los bordes, la superficie y el núcleo durante el transporte.
Cada rollo se puede identificar según los registros de control de calidad y producción- aplicables para respaldar la trazabilidad del producto.
Los requisitos específicos de embalaje, núcleo, corte y envío se pueden confirmar antes de realizar el pedido.
¿Por qué elegir CIVEN Metal para lámina de cobre RA estándar?
Control Integrado de Producción
Dentro del proceso de producción se coordinan el laminado en frío, el recocido, el procesamiento de superficies y el corte.
Inspección de materiales
Las propiedades físicas, mecánicas, eléctricas y dimensionales clave se comparan con los requisitos aplicables del producto.
Transparencia técnica
Se puede proporcionar documentación de materiales y calidad a los clientes que necesitan verificar las propiedades del material durante la inspección entrante o la validación del proceso.
